Prevodník USB / RS-485 Aplisens

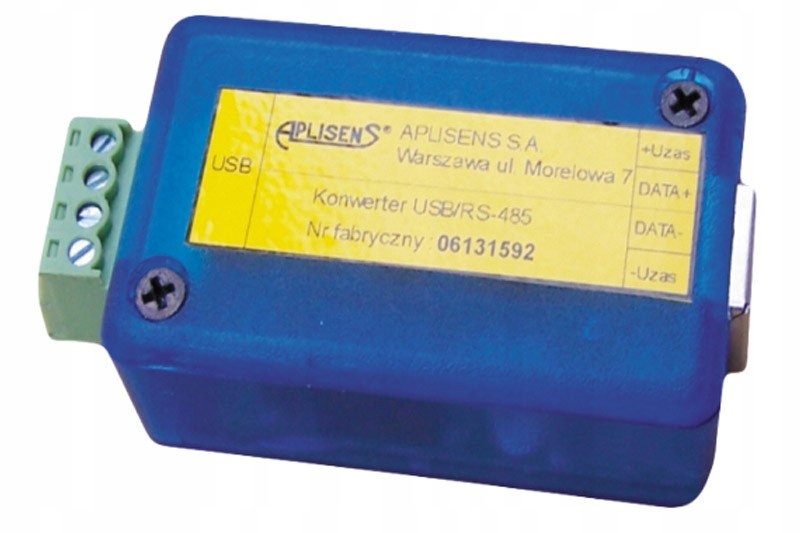

Konwerter USB/RS-485 Aplisens

Zastosowanie

Konwerter USB/RS-485 służy do podłączenia interfejsu RS-485 sondy poziomu paliwa (lub zabezpieczenia wlewu paliwa)

do komputera klasy PC przez port USB i jednocześnie do zasilania urządzenia – odbiornika napięciem stałym +12V.

Jak działa konwerter

Podstawowy element konwertera- układ scalony FT232BL- przetwarza sygnały standardu USB na sygnały standardu UART. Zakres szybkości przesyłanych danych

wynosi od 300bps do 115200bps. Poziomy napięciowe standardu UART są konwertowane na poziomy napięciowe RS-485 za pomocą układu SP485.

Sterowanie tego układu zapewniane jest przez transoptory połączone z wyprowadzeniami układu FT232BL, a zasilanie przez obwód przetwornicy +5V/+12V o mocy wyjściowej 1W

z dołączonym układem stabilizatora LDO o napięciu wyjściowym +5V.

Zielone diody LED sygnalizują zasilanie, a czerwone sygnalizują transmisję danych. Konwerter może zasilać odbiornik (np. sondę poziomu paliwa lub zabezpieczenie wlewu paliwa)

o napięciu znamionowym ok. +12V i poborze prądu max. 75mA.

W konwerterze zastosowano wewnętrzne zabezpieczenie prądowe przed skutkami zwarcia wyjściowych zacisków zasilania (+Uzas i –Uzas).

Jak podłączyć konwerter

Konwerter należy podłączyć do sondy poziomu paliwa typu CS-27/RS/U (lub CS-27/RS-232) lub zabezpieczenia wlewu paliwa typu BAK-Q60 (Q80) i komputera.

Szczegółowy schemat znajduje się w instrukcji obsługi.

• Producent - Aplisens



• Napięcie wyjściowe różnicowe dla RS485 - min. ±1,5V



• Standard USB - USB1.1 i USB 2.0



• Typ złącza USB - typ B



• Separacja galwaniczna - 1000VDC



• Wymagania bezpieczeństwa - PN EN 61010-1



• Kompatybilność elektromagnetyczna - PN EN 61000-6-4; PN EN 55024



• Zabezpieczenie portu USB - Bezpiecznik polimerowy 0,5A



• Masa - ok.35g



• Wymiary - (75x35x20)mm



• System operacyjny dla VCP - Windows XP/Server 2003/Vista/ Server 2008/7/8/8.1/10



• Zasilanie - +5V z portu USB



• Napięcie wyjściowe (+Uzas)/Prąd wyjściowy (Izas) - +12…13V/75…0mA



• Pobór prądu z portu USB - 60…260mA



• Prędkość transmisji - 300...115200 bps



• Maksymalna liczba odbiorników / nadajników - 32



• Rezystancja wejściowa odbiornika - 12 kΩ



• Minimalne napięcie wejściowe - ±0,2V
